立式單級XBD消防泵由電機和泵兩部分組成，泵和電機同軸，泵結構包括泵體、葉輪、泵蓋、機械密封等部件組成。泵進、出口在同一水平軸線上，且口徑規格相同，裝卸極為方便，占地面積小。泵設有安裝底座，便于安裝，增加泵運行穩定性。泵密封采用機械密封，具有密封可靠，無泄漏的特點。泵的軸向力由葉輪設平衡環來進行平衡。泵的進出口法蘭按1.6MPa壓力設計，管路配套方便。

一、立式單級XBD消防泵性能范圍

　　額定流量 5L/s～200L/s

　　額定壓力 0.30MPa～1.5MPa

　　轉速 2900r/min；1450r/min；980r/min

　　泵進口壓力≤0.3MPa

　　泵大工作壓力≤1.6MPa

　　泵進、出口口徑65～350mm

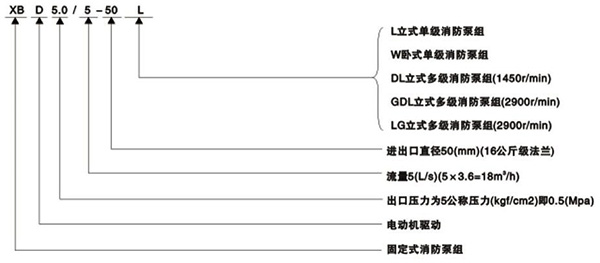

二、立式單級XBD消防泵型號意義

三、立式單級XBD消防泵特性：

　　1、泵為單級單吸離心泵，安裝形式為立式。

　　2、泵結構緊湊、體積小、外形美觀，其立式結構決定安裝占地面積小，其重心合于泵腳中心，因而增強了泵的運行穩定性和使用壽命。

　　4、可根據現場使用條件、多方式安裝。并依賴流量、揚程要求采用并、串聯方式增加所需流量、揚程。

　　5、泵壓力可根據需要增減水泵級數并切割葉輪外徑予以滿足，而不改變安裝占地面積，這是其他泵類所不具有的。

　　6、多級式可根據需要，吸入口和吐出口可安裝成同方向或90°180°270°幾個不同方向以滿足不同的連接場合。

　　7、泵軸封為機械密封，解決了常規離心泵填料的嚴重滲漏，增加了使用壽命，確保運行場地干凈整潔。

　　8、軸承采用低噪音封閉軸承，出廠時已注入潤滑脂，可保證連續運行兩年以上。且組件同心度高，泵葉輪具有極好的動平衡，運行無振動，改善了使用環境。

　　9、泵吸入口和吐出口均水平方向，簡化了管路的連接。

　　10、泵轉子具有較小的繞度，運行平穩、振動小、噪音低、使用壽命長。

　　11、泵轉動時可能產生摩擦的零件均采用耐磨，耐腐蝕及高抗咬合的材料組合以確保運行可靠，降低噪聲，同時避免產生銹水，堵塞噴淋等消防器件，大大延長了使用壽命和停機后生銹咬死現象。

四、立式單級XBD消防泵用途：

　　主要用于消防系統管道增壓送水。也可適用于工業和城市給排水，高層建筑增壓送水、遠距離送水、采暖、浴室、鍋爐冷暖水循環增壓空調制冷系統送水及設備配套等場合。

五、立式單級XBD消防泵尺寸：
